自作PC攻略 04 組み立て
解説べんぞ～
最初にマザーボードをケース外で組み、次にケースと電源を準備し、最後に配線とGPUを仕上げます。各工程で「正しく付いた目印」も確認するため、力を入れる前に向きや固定方法を判断できます。製品ごとのねじ、端子、取付金具は異なるため、このページと一緒にマザーボード、ケース、CPUクーラー、電源、GPUの説明書を開いて進めましょう。
最初に
小さな部品から進める、配線しやすい組み立て順

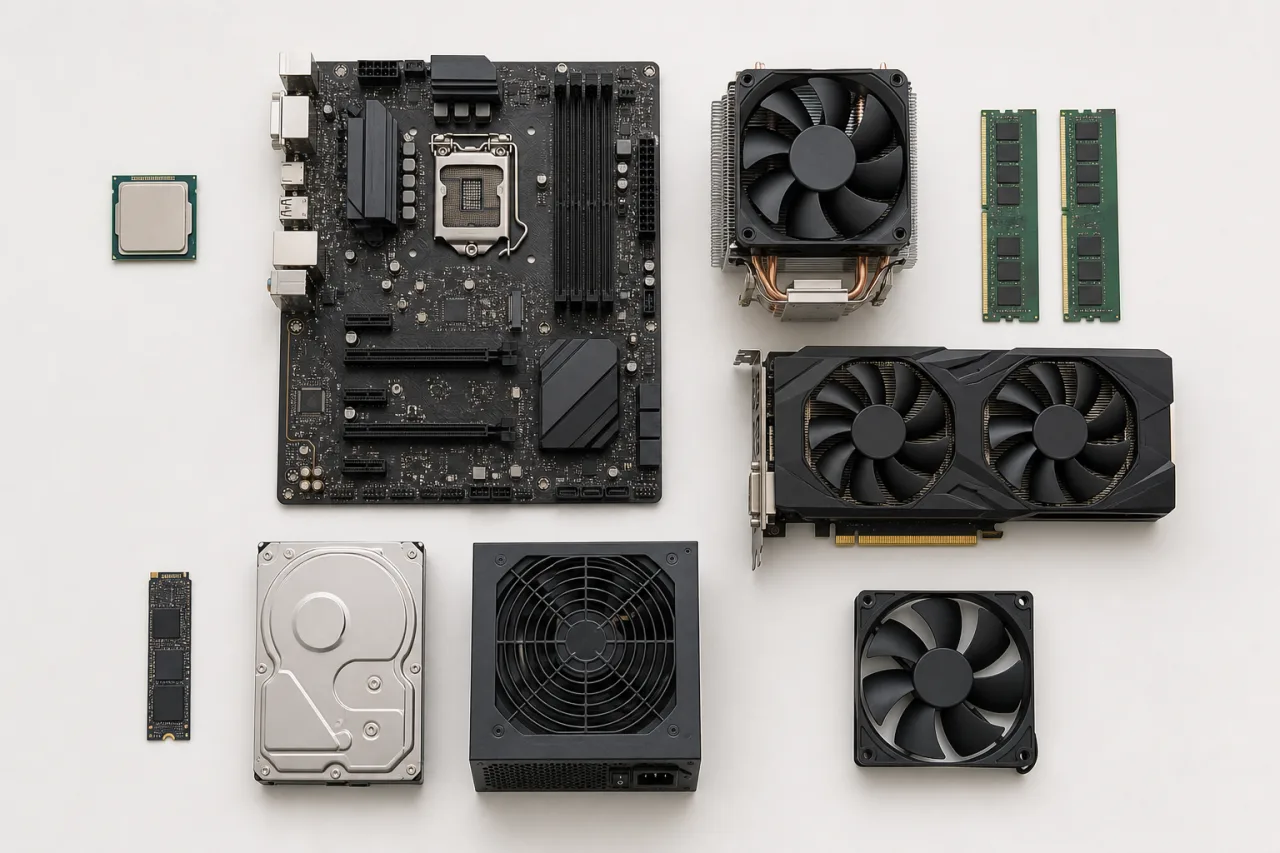

マザーボード、ケース、CPUクーラー、電源の説明書を開き、メモリ位置、M.2位置、取付金具、F_PANEL、電源ケーブルを確認しましょう。
三角印と切り欠きを合わせ、端子へ触れずに固定しましょう。
長さに合う位置へ固定し、放熱板の保護フィルムを外しましょう。
2枚なら説明書指定のA2・B2などへ、ロックされるまで挿しましょう。
対応金具とグリスを確認し、4点式は対角順、2本式は左右交互に少しずつ締めましょう。
側板を外し、スペーサーと電源の吸気方向を合わせましょう。
端子側とねじ穴を合わせ、すべてのねじを仮留めしてから締めましょう。
24ピン、CPU補助電源、F_PANEL、USB、音声、ファンをつなぎましょう。
GPU、SATAドライブ、追加ファンを付け、必要な電源をつなぎましょう。
緩い端子、余ったねじ、ファンへ触れる線がないか確認しましょう。
CPU、M.2 SSD、メモリ、CPUクーラー
マザーボードが入っていた紙箱を安定した台として使いましょう。静電気防止袋は外側が導電性の場合があるため、作業台には使わない方が安全です。マザーボードは端を持ち、机の金属やねじへ直接当てないようにしましょう。大型空冷クーラーや簡易水冷は、ケースへ収めやすい取付順を説明書で確認しましょう。
以下の実物写真はメーカーの整備資料です。作業途中と固定後を区別し、手の動きは模式図で補っています。写真と同じ部品を購入する必要はありません。

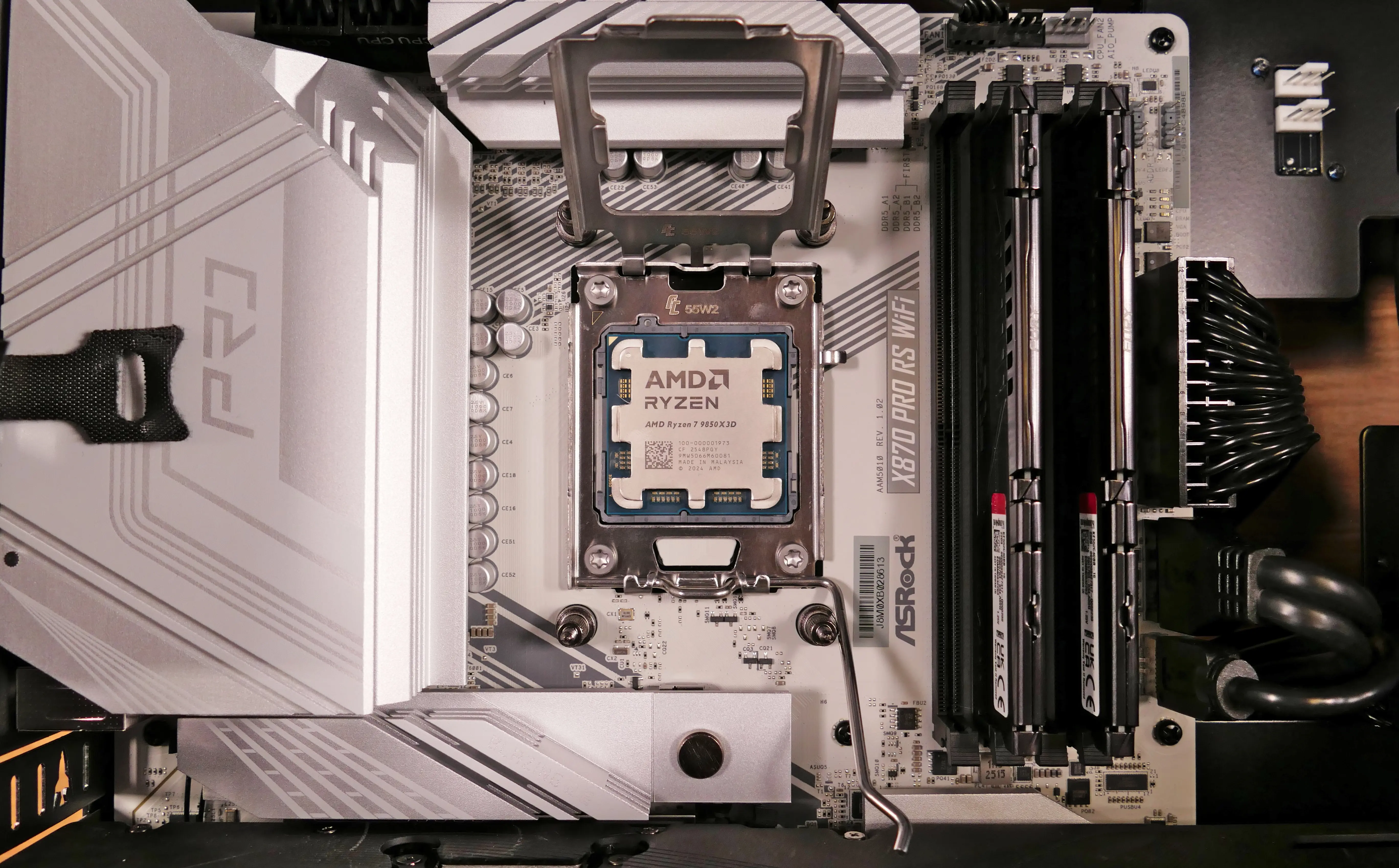

Intel LGAやAMD AM5では、保護カバーを付けたままレバーと固定枠を開く製品が一般的です。ソケット内の細い端子へ指やCPUを当てないようにしましょう。AMD AM4などのPGA式はCPU裏側のピンへ触れないようにしましょう。
CPUとソケットの三角印、左右の切り欠きを合わせましょう。正しい向きなら、押し込まなくても所定の位置へ収まります。四隅の高さがそろい、傾きや浮きがないことを横から確認しましょう。
LGA式ではCPUが水平なことを確認してから、固定枠を下ろしてレバーを掛けましょう。固定時はある程度の力が必要ですが、CPUを手で押し込んではいけません。PGA式はCPUが自然に入った後でレバーを閉じましょう。
正しく付いた目印CPUが傾かず、四隅が同じ高さでソケットへ収まり、固定後も動きません。
説明図をタップして拡大 ↗
OS用SSDの推奨位置はマザーボードごとに異なります。M2_1やCPU接続のスロットが使われる例は多いものの、位置だけで決めず、NVMe／SATA対応、使用CPUによる制限、SATA・PCIeとの共有条件を確認しましょう。
一般的な2280なら80mm位置へスペーサーやラッチを合わせましょう。SSDの端子を斜めに奥まで挿し、基板を水平へ倒して、製品のねじまたはラッチで固定しましょう。

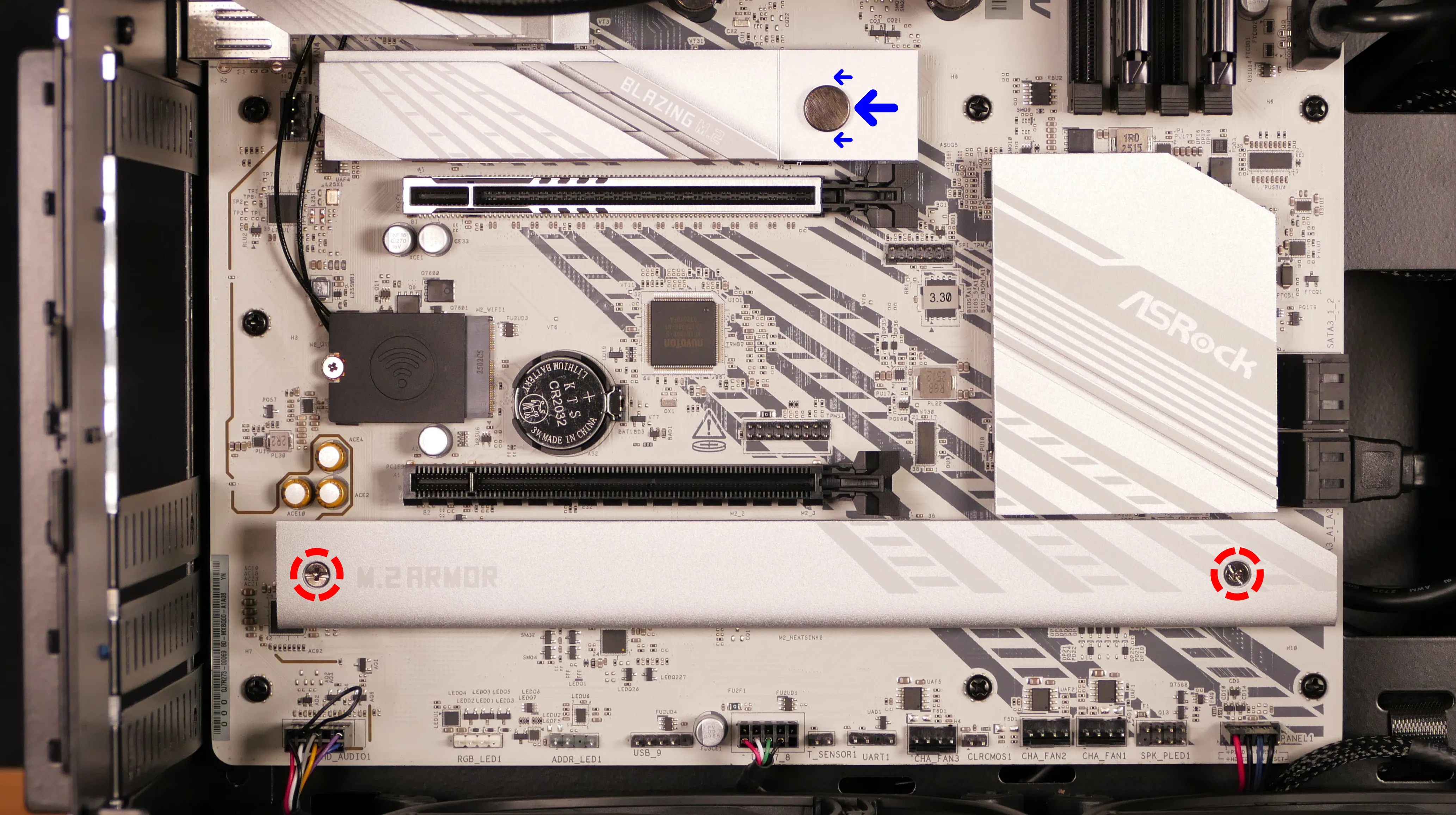

マザーボードの放熱板を使う場合は、熱伝導シートの透明フィルムを外しましょう。SSD側に厚い放熱板が付いた製品へ、マザーボードの放熱板を無理に重ねません。ねじは小さいため、合うドライバーで軽く固定しましょう。
正しく付いた目印SSDがマザーボードの基板とほぼ平行で、差し込み不足や基板の反りがなく、放熱板が浮いていません。
4スロット製品では、CPUから2番目と4番目のA2・B2が推奨される例が多いですが、必ずそのマザーボードの図を優先しましょう。
中央付近の切り欠きは左右非対称です。反対向きでは入りません。固定ラッチを開き、基板の両端を持ちましょう。
片側だけ浮かないよう、左右へ均等に押しましょう。片側固定式スロットでも、両端が奥まで入ったことを横から確認しましょう。
正しく付いた目印固定ラッチが閉じ、メモリ下端が左右とも同じ深さで、端子がほとんど見えません。
Intel用とAMD用、同じメーカー内の世代違いを混ぜないようにしましょう。バックプレートを使う製品は、裏側を支えながら取り付けましょう。
クーラー底面の保護フィルムを外しましょう。グリス塗布済みなら追加しません。未塗布なら、クーラーまたはグリスメーカーが指定する量と塗り方を優先しましょう。指定がない一般的なCPUでは中央へ少量が出発点ですが、大型CPUでは複数点や塗り広げを指定する製品もあります。

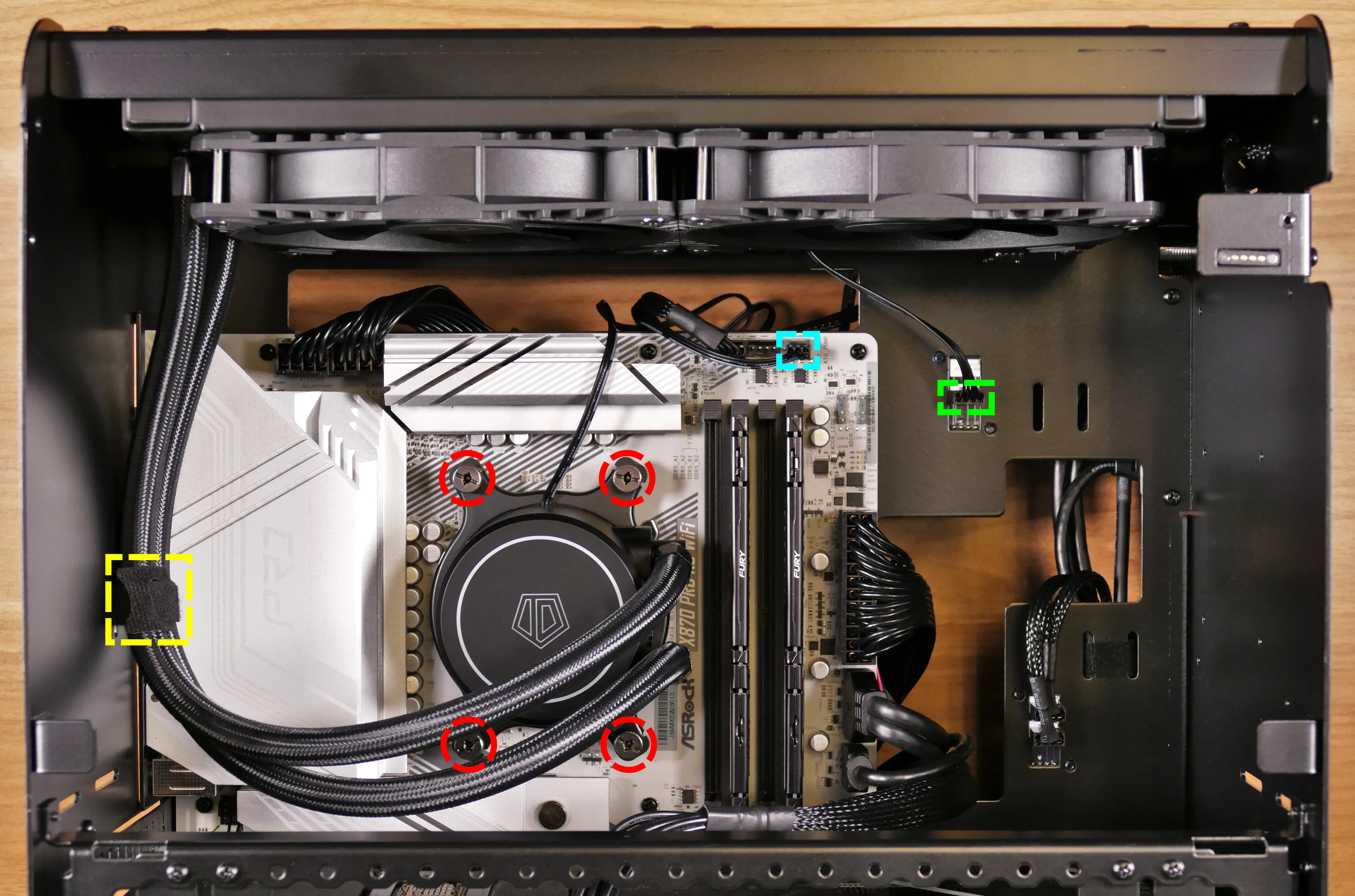

4点式は対角順、2本式は左右を交互に締め、一か所だけを先に最後まで締めないようにしましょう。ファン、ポンプ、回転信号の接続先はクーラー説明書を優先し、CPU_FANや指定のAIO_PUMP／PUMP端子へつなぎましょう。
正しく付いた目印クーラーが回転・傾斜せず、固定ねじの左右差がなく、ファン・ポンプ線へ無理な張りがありません。
ラジエーターを先に付けるか、マザーボード固定後に付けるかはケースとクーラーで変わります。チューブへ強いねじれや折れを作らず、ポンプ内へ空気がたまりにくい配置はメーカーの設置図を優先しましょう。
側板、スペーサー、I/Oパネル、電源の向き
ケースを横に倒し、外したねじを場所ごとに分けましょう。前面・上面パネルはラジエーターやファンの作業で必要な時だけ説明書どおりに外し、つながっている前面配線を引っ張らないようにしましょう。強化ガラスは角へ衝撃を与えず、柔らかく平らな場所へ置きましょう。
ATX、MicroATX、Mini-ITXでねじ穴位置が変わります。マザーボードの穴がない場所の余分なスペーサーは、裏面へ触れないよう外しましょう。
マザーボード一体型ならそのままです。別部品ならケース内側から先に取り付け、四辺が完全に掛かり、金属のばね爪がUSBやLANなどの端子内へ入り込んでいないことを確認しましょう。
フルモジュラー式は、ATX 24ピン、CPU／EPS、GPU用PCIeまたは12V-2x6、SATAなど、この構成で使う付属ケーブルを電源本体へ先に挿すと作業しやすくなります。ケースと電源の説明書で吸気方向を確認し、電源をケースへ入れ、背面の4本前後のねじで固定しましょう。底面にフィルター付き通気口があり、床との隙間を確保できるケースでは、電源ファンを下へ向ける構成が一般的です。
背面端子をI/O開口へ合わせ、スペーサーへ置きましょう。すべてのねじを軽く仮留めして位置を整え、最後に手回しで固定しましょう。
ここまで完了した目印余分なスペーサーがマザーボードの裏面へ触れず、電源とマザーボードがねじで固定され、ATX 24ピン・CPU補助電源・GPU電源の各ケーブルが接続先まで届きます。
端子名と説明書の図を照合
先に太く曲げにくい24ピンとCPU補助電源をつなぎ、その後でケース前面の細い線をつなぐと作業しやすくなります。端子は固定爪と切り欠きを合わせ、斜めに押し込まないようにしましょう。
マザーボード右端のATX_PWR／EATXPWRなどと書かれた端子へ挿しましょう。太く硬いため、マザーボードの端を裏から支え、左右を斜めにせず押します。
20＋4ピンに分かれる製品も、組み合わせると24ピンになります。

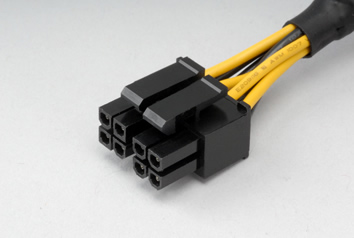

マザーボード左上のCPU_PWR／ATX12V／EPS12Vへ、電源ケーブルのCPU／EPS側を挿しましょう。8ピン端子が2個ある場合は、CPUとマザーボードの説明書で必要本数を確認します。
8ピンに見えてもGPU用とは内部配線が異なります。形だけで選ばないようにしましょう。

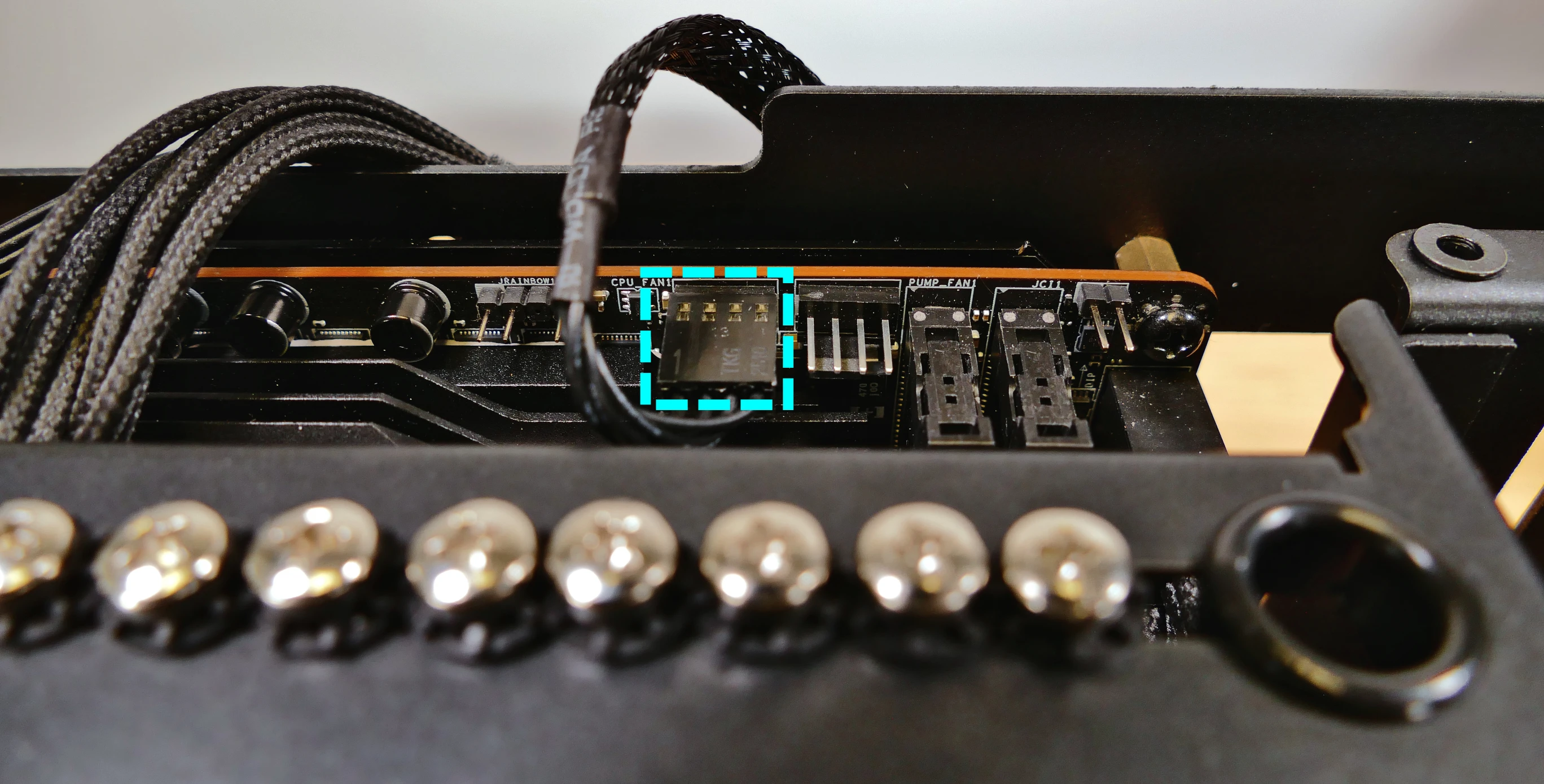

空冷クーラーのファンは必ずCPU_FANへ接続しましょう。簡易水冷は、ポンプをAIO_PUMP／PUMP_FAN、ラジエーターファンをCPU_FAN／CPU_OPTへつなぐ例があります。
3ピンのファンプラグも、多くは4ピンヘッダーの案内レールへ合わせて接続できます。

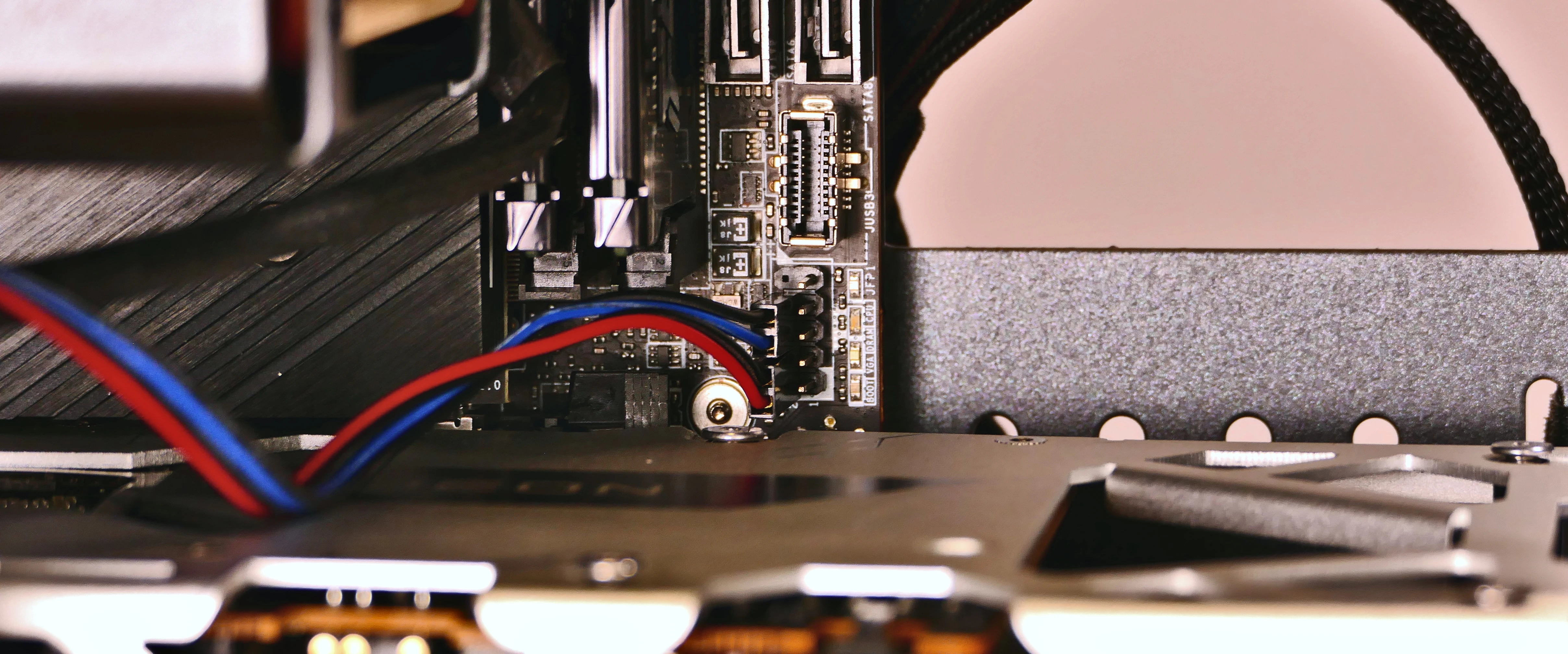

POWER SW、RESET SW、HDD LED、POWER LEDを、マザーボード説明書のピン配置図と照合しましょう。同じF_PANEL名でも配置は製品ごとに異なります。
LEDが点かないだけなら電源を切って＋／－を入れ替えます。スイッチ用ピンを推測で短絡しないようにしましょう。

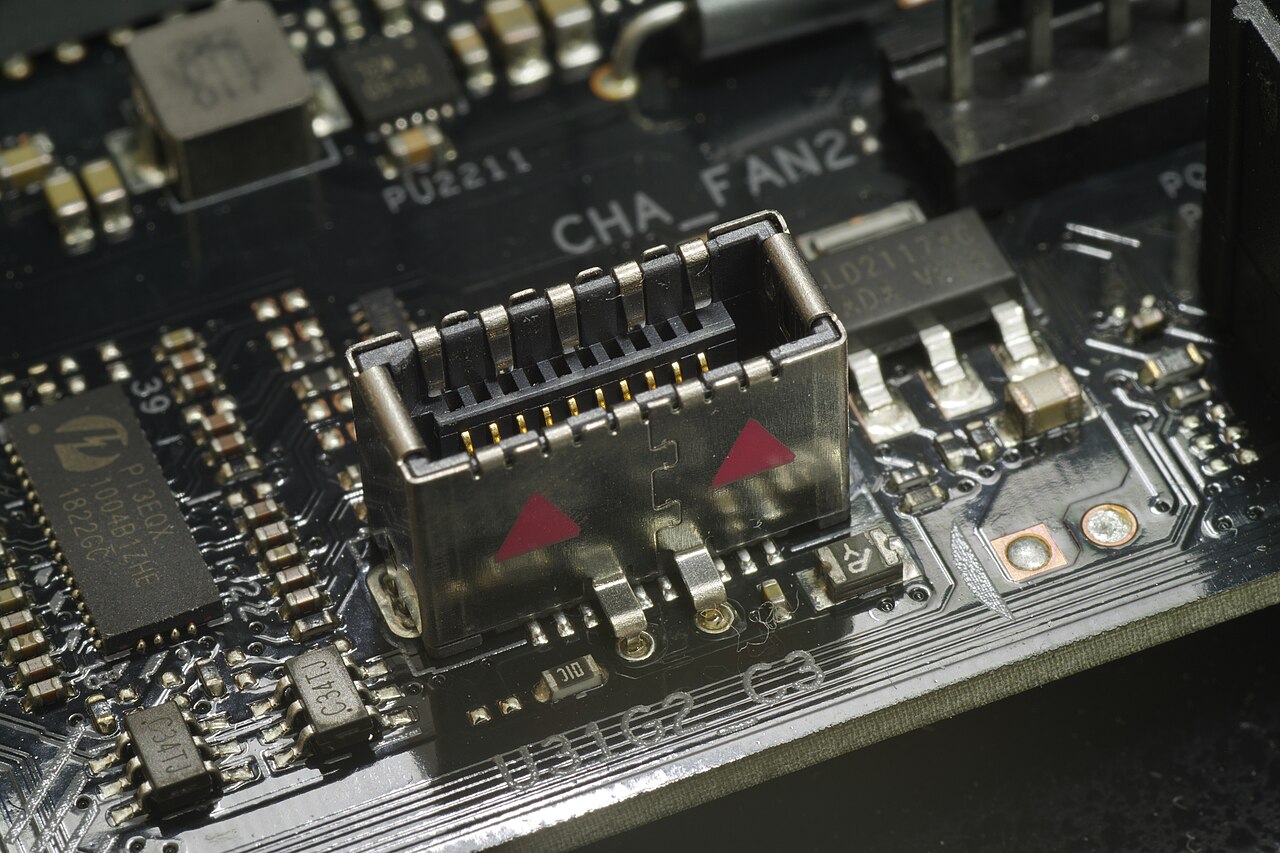

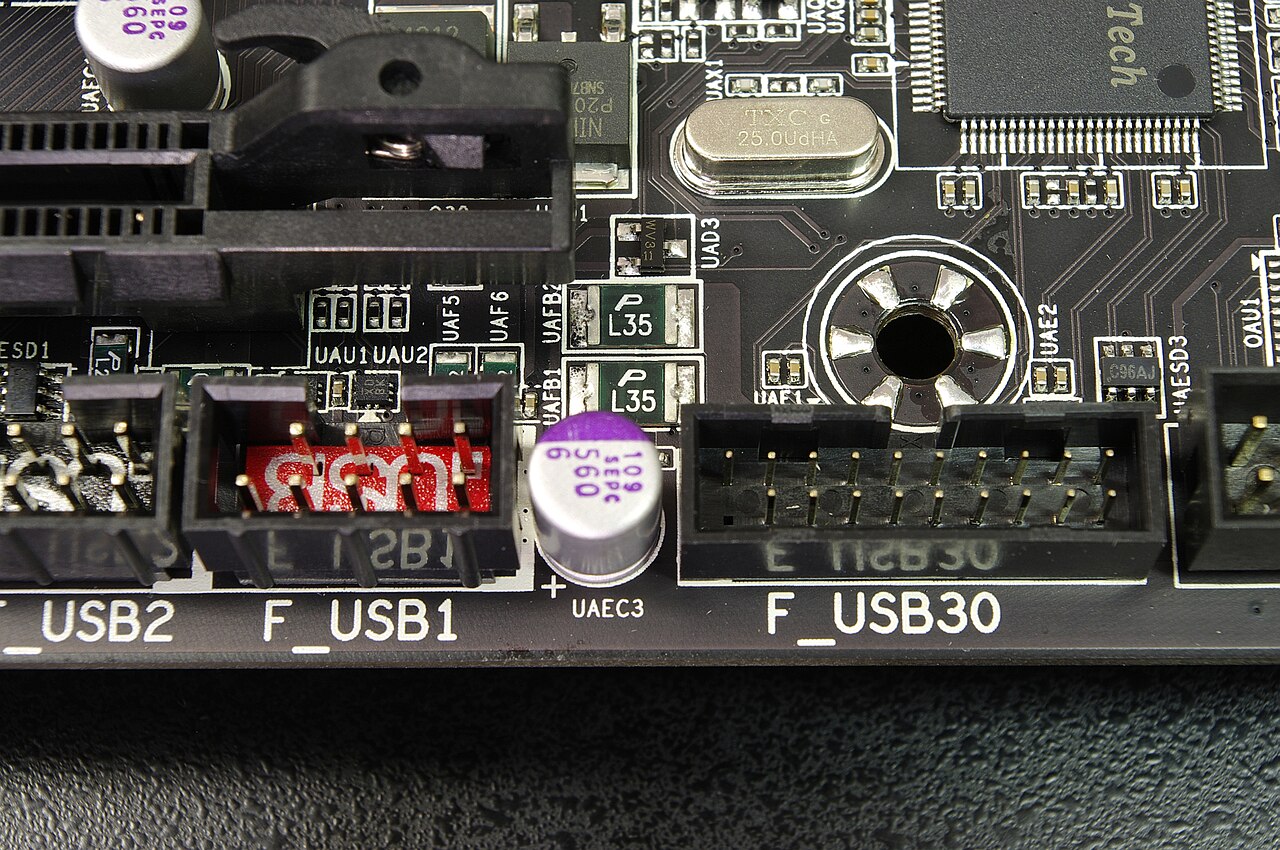

ケースに付いているUSB線だけを、対応する内部ヘッダーへつなぎましょう。USB 2.0は1ピン欠け、USB 3.x 19ピンは太いプラグ、前面Type-Cは細長いType-Eが目印です。
USB 3.xの細いピンは曲げやすいため、入らなければ押し込まず向きを見直しましょう。
ケースから来るHD_AUDIOを、マザーボード左下付近のAAFP／JAUD1／F_AUDIOへつなぎましょう。端子名は製品により異なるため、説明書で位置を確認します。
プラグやマザーボードの向きは写真・図と回転して見えることがあります。上下ではなく、欠けた位置で判断しましょう。
2.5インチSATA SSDと3.5インチHDDには、原則として2本とも必要です。データ線はドライブとマザーボード、電源線はドライブと電源ユニットを結びます。
M.2 SSDには、この2本のSATAケーブルは接続しません。

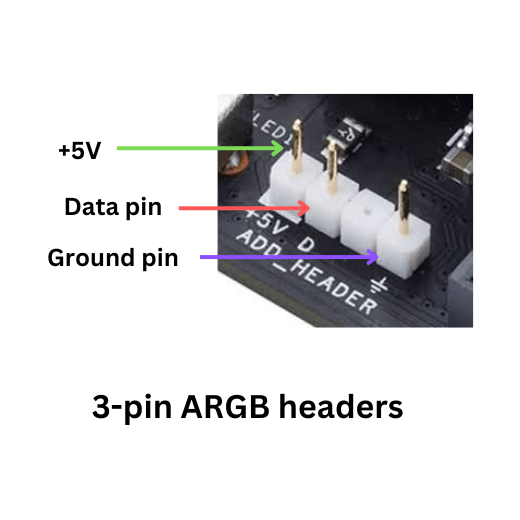

ファンを回す3／4ピンはSYS_FAN／CHA_FANへ、光らせる線は対応するARGB／RGBヘッダーまたは付属ハブへつなぎます。ハブにSATA電源が必要なら、それも接続しましょう。

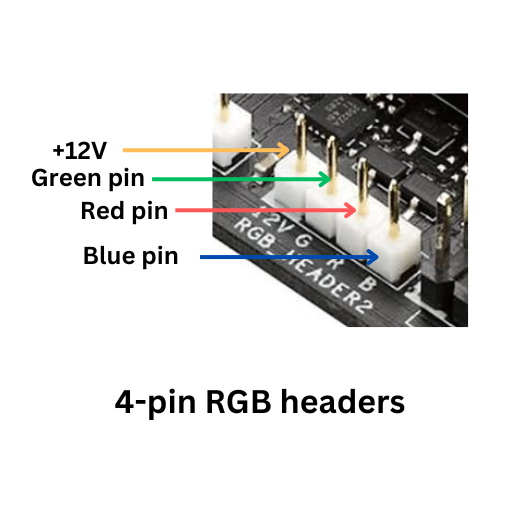

5V ARGBを12V RGBへ挿すと故障するおそれがあります。ピン数だけでなく、マザーボードの5V／12V表記まで確認しましょう。
配線が終わった目印24ピンとCPU補助電源の固定爪が掛かり、POWER SWがF_PANELの指定位置へ付き、CPUファンまたはポンプ、前面USB、必要なケースファンが接続されています。
大きなGPUは最後に取り付け

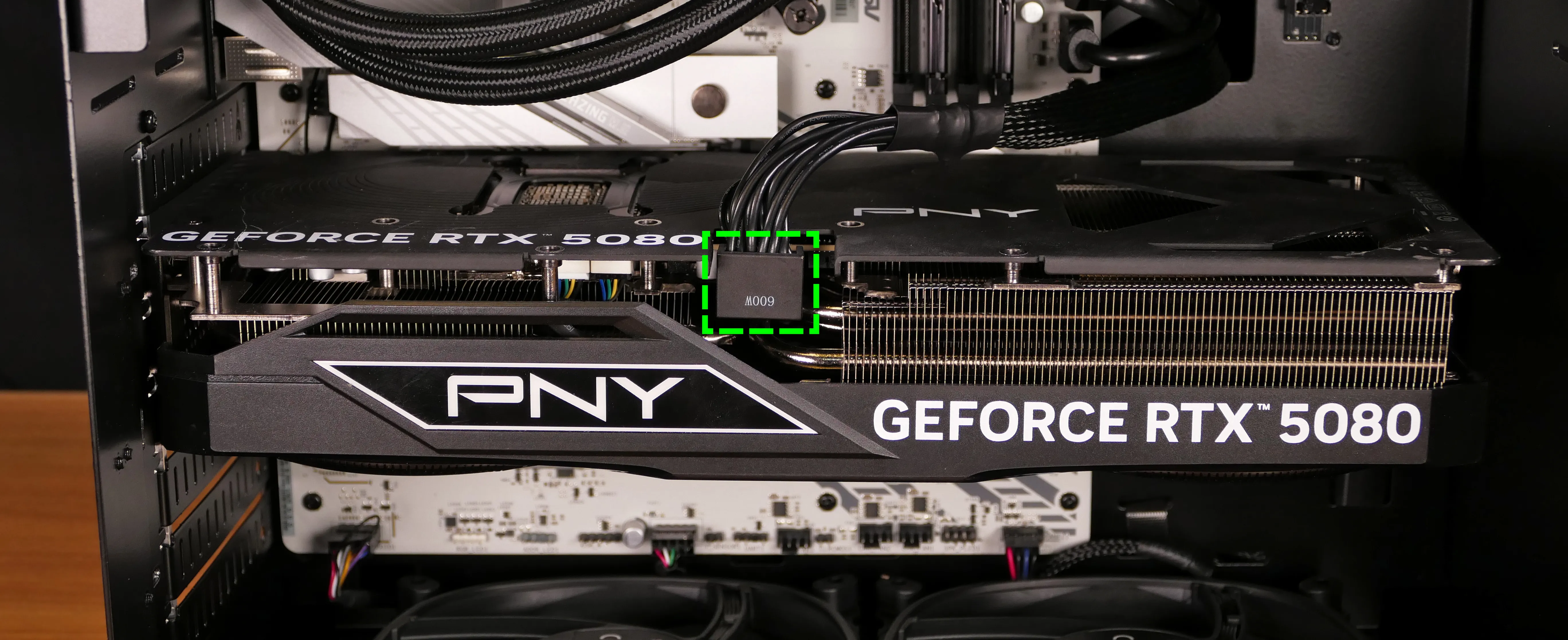

正しく付いた目印スロットのロックが掛かり、ケース背面へねじ留めされ、カードが大きく傾かず、補助電源端子に隙間がありません。
正しく付いた目印ドライブがトレイ内で動かず、L字型のデータ端子と電源端子が斜めにならず奥まで入っています。

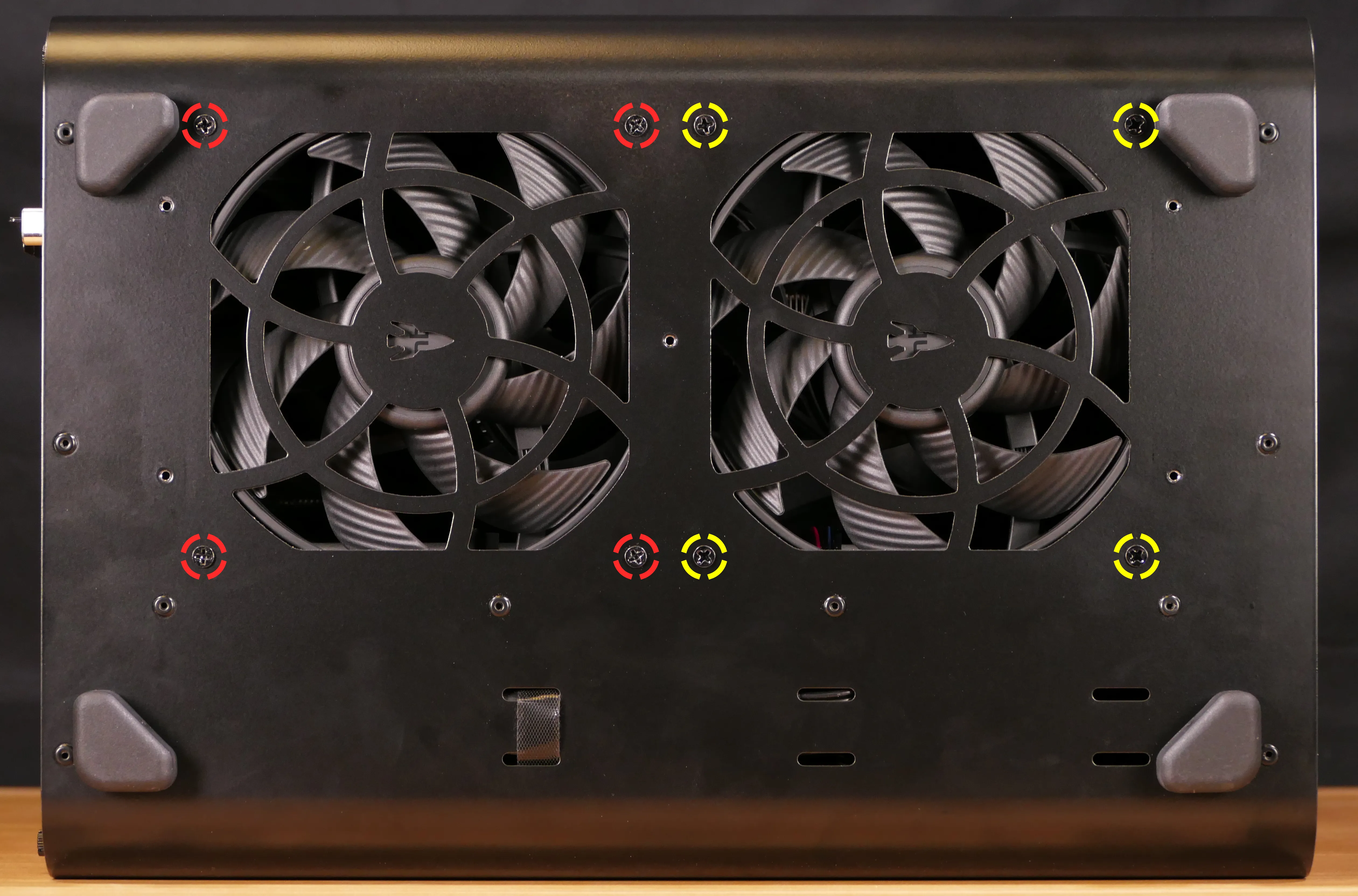

正しく付いた目印4隅が固定され、想定した吸気・排気方向を向き、電源線やLED線が羽根の回転範囲へ入りません。
直しやすい状態で確認する10項目
ケース内に余ったねじがないケースを静かに傾け、金属音がしないことも確認しましょう。
CPUとクーラーが固定されている保護フィルムを外し、CPU_FANまたはポンプ線を接続しましょう。
メモリの左右が奥まで入っている固定ラッチと端子の見え方を、横から確認しましょう。
ATX 24ピンとCPU補助電源が入っているCPU用とGPU用の8ピンを取り違えていないか表示も確認しましょう。
GPUが固定され、補助電源が入っている12V-2x6は隙間がなく、端子の根元へ強い曲げがない状態にしましょう。
F_PANELの電源スイッチ線が正しいPOWER SWが説明書どおりの2ピンへ付いているか確認しましょう。
SSD・HDDの線がそろっているSATA製品はデータ線と電源線、M.2 SSDは固定ねじまたはラッチを確認しましょう。
ファンの周囲に配線がない電源コードを抜いた状態で、CPU・ケースファンの羽根へ触れるケーブルや結束バンドがないか目視し、必要な箇所だけ羽根をそっと動かして確認しましょう。
モニターを正しい端子へつなぐGPUを使う構成はまずGPU側へつなぎましょう。CPU内蔵グラフィックだけを使う構成はマザーボード側です。映らない時にマザーボード出力を試せるのは、CPUに映像機能があり、マザーボードが対応している場合だけです。
電源を最後につなぐ内部作業が終わってから電源コードを挿し、背面スイッチを「I」にして電源ボタンを押しましょう。
組み立て中に迷ったら
確認に使った公式資料: ASUS 組み立て案内、ASUS CPUとソケット保護カバーの取り付け、ASUS ソケット保護カバーの保管、Intel CPU取り付け、AMD CPU取り付け、ASUS GPU取り付け、ASUS モジュラー電源ケーブル。実際の作業では、手元の完全な型番の説明書を優先しましょう。
